Opis

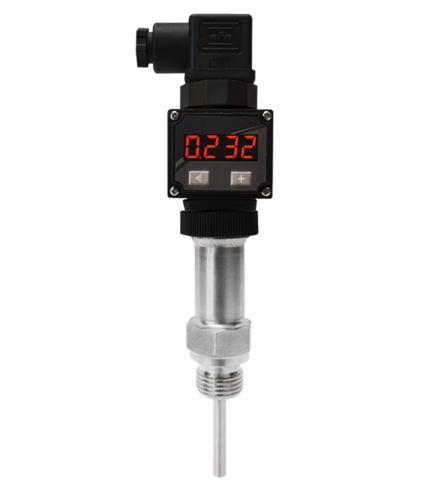

Czujnik przeznaczony jest do pomiaru temperatury w węzłach cieplnych, w połączeniu z wskaźnikiem procesowym LoopView ze złączem DIN tworzy kompletny układ do pomiarów temperatury, ciśnienia, przepływu lub PH. Może być również stosowany do pomiaru temperatury mediów ciekłych i gazowych w warunkach podwyższonego ciśnienia. Składa się z umieszczonego w cienkościennej osłonie kwasoodpornej z przyspawanym króćcem przyłączeniowym opornika, podpiętego wtyku zamontowanego na osłonie. Wyposażony jest w dodatkowy rozłączny wtyk prosty lub kątowy do podłączenia przewodu łączącego z urządzeniami zewnętrznymi.

Pliki

Kontakt z konsultantem

Telefon: 18 330 10 05

Fax: 18 330 10 04

E-mail: [email protected]

Masz pytanie?
Ogólne Urządzenia współpracujące Przewody Wyposażenie dodatkowe Formularz kontaktowy

Zakres pomiarowy

  • (-50 ÷ 150) ºC    Pt100   kl. B
  • (-50 ÷ 150) ºC    Ni100



Dane techniczne

  • temperatura pracy złącza: (-40 ÷ 100) °C
  • wtyczka GDM + gniazdo GSP (IP65)
  • materiał osłony: stal kwasoodporna 1.4541
  • osłona przewężana ø6/ø4 mm

Czujniki temperatury mogą współpracować z urządzeniami regulującymi, rejestrującymi parametry monitorowanego procesu.

Standardowo czujnik wykonany jest z przewodem w izolacji z włókna szklanego osłoniętego oplotem metalowym.

Może być on również wyposażony w inny rodzaj przewodu przyłączeniowego

Niektóre aplikacje wymagają zastosowania dodatkowego wyposażenia adekwatnego do indywidualnych wymagań.
