Opis

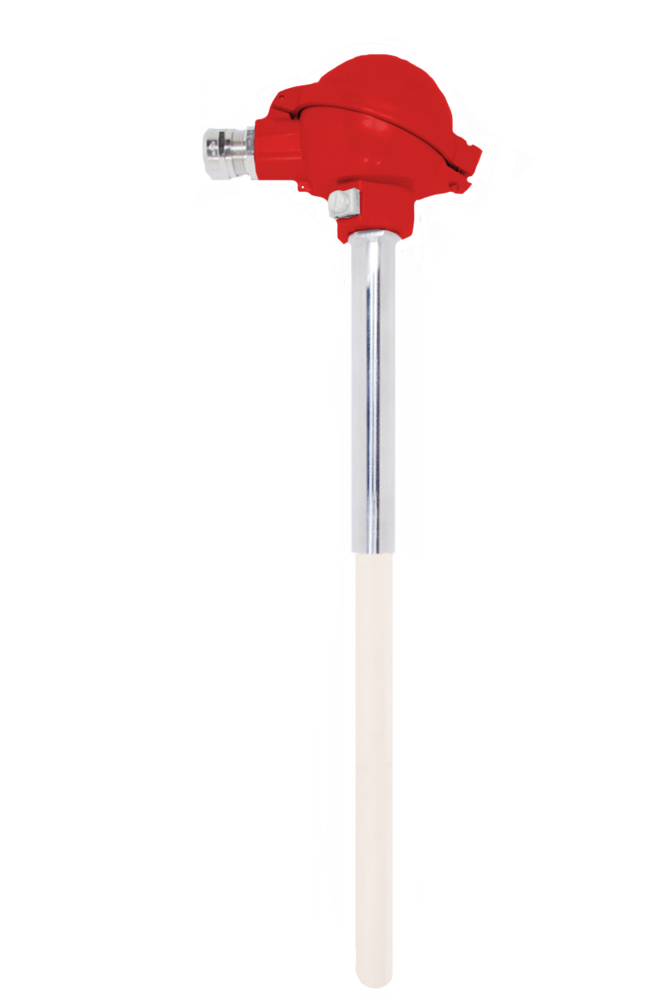

Czujnik przeznaczony jest do pomiaru temperatury mediów ciekłych i gazowych. Wyposażony jest w wymienny wkład pomiarowy, co pretenduje go do zastosowania w wielu aplikacjach przemysłowych, a jego wymiana nie powoduje rozszczelnienia instalacji technologicznej. Sprężynujące mocowanie wkładu zapewnia doskonały kontakt z osłoną czujnika. Czujnik posiada dopuszczenie na zgodność z dyrektywą ATEX do stosowania w strefie zagrożonej wybuchem: II 2G Ex ia IIB T6 wpust kablowy II 2GD Ex eb IIc, Ex ta IIIC (dla kabla 5÷10mm)
Pliki
Karta katalogowa
Zakres pomiarowy
- 0÷1500ºC S, R
- -400÷1600ºC B
Dane techniczne
- element pomiarowy termoelement S, R, B
- rura nośna żaroodporna
-
głowica typu aluminiowa XE–DANA(S1–standard), XE–DAND(S2),
XE–DANAW(W1), XE–DANDW(W2) - osłona ceramiczna, materiał: korund 799
- wpust kablowy ATEX II GD IP65 (dla kabla 5÷10mm)
- Exi wg ATEX
Sposoby montażu
Głowice przyłączeniowe
Standardowo czujnik posiada głowicę przyłączeniową typu XE-DANA.
Może być on również wyposażony w inny rodzaj głowic przyłączeniowych.
| XE-DANA | XE-DAND | XE-DANAW |
|
|
|
|
| XE-DAND | XE-BE |
|
|
|
W celu uzyskania dodatkowych informacji, patrz: "głowice do czujników"
Urządzenia współpracujące
Czujniki temperatury mogą współpracować z urządzeniami regulującymi, rejestrującymi parametry monitorowanego procesu.
| Wskaźniki temperatury | Regulatory temperatury | Rejestratory |
|
|
|
|
W celu uzyskania dodatkowych informacji patrz: "wskaźniki", "regulatory", "rejestratory"
Wyposażenie dodatkowe
Niektóre aplikacje wymagają zastosowania dodatkowego wyposażenia adekwatnego do indywidualnych wymagań.
| Przetworniki temperatury | Mufy do wspawania | Wyświetlacze |
|
|
|
|
| Wtyki i gniazda | Przewody kompensacyjne | Osłody do czujników |
|
|
|
|
W celu uzyskania dodatkowych informacji, patrz: "przetworniki temperatury", "mufy do wspawania", wyświetlacze", "wtyki i gniazda", "przewody kompensacyjne", "osłony do czujników"
| Certyfikat Exia - ATEX | Uzupełnienie Exia - ATEX nr 1 |
 |
 |
| Uzupełnienie Exia - ATEX nr 2 | Uzupełnienie Exia - ATEX nr 3 |
 |
 |
