Opis

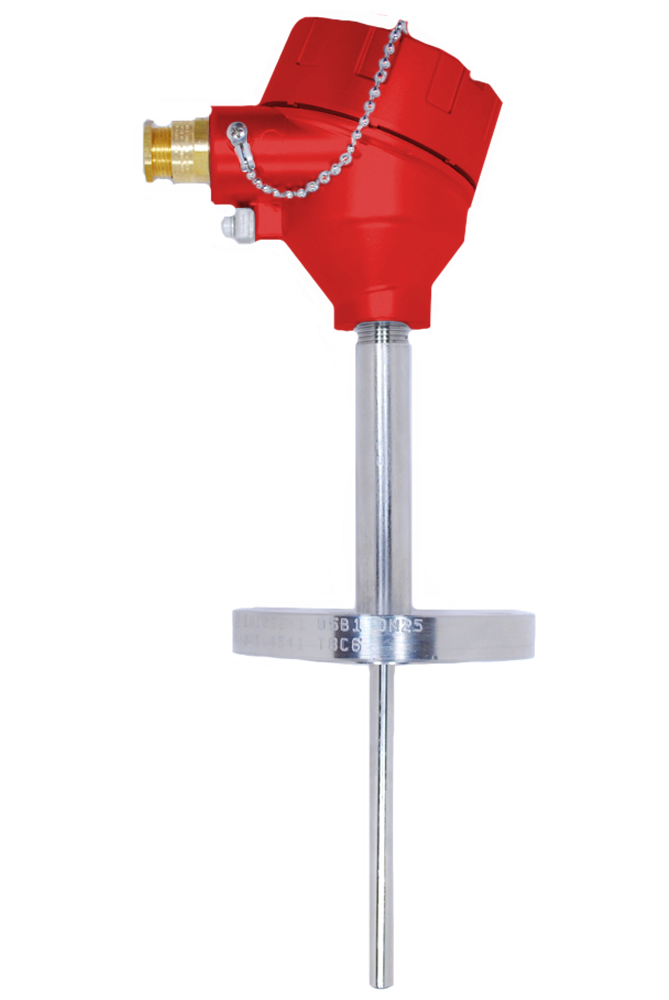

Czujnik przeznaczony jest do pomiaru temperatury mediów ciekłych i gazowych. Wyposażony jest w wymienny wkład pomiarowy, co pretenduje go do zastosowania w wielu aplikacjach przemysłowych, a jego wymiana nie powoduje rozszczelnienia instalacji technologicznej. Sprężynujące mocowanie wkładu zapewnia doskonały kontakt z osłoną czujnika. Czujnik posiada dopuszczenie do stosowania w strefie zagrożonej wybuchem: I M2 Ex d I Mb (z głowicą NS) II 2G Ex d IIC T6 Gb II 2D Ex t IIIC T85ºC Db IP66

Pliki

Kontakt z konsultantem

Telefon: 18 330 10 05

Fax: 18 330 10 04

E-mail: [email protected]

Masz pytanie?
Ogólne Głowice Urządzenia współpracujące Wyposażenie dodatkowe Certyfikaty Formularz kontaktowy

Zakres pomiarowy

  • -200÷550ºC      RTD
  • -40÷550ºC        TC



Dane techniczne

  • element pomiarowy rezystor Pt100/Pt500/Pt1000 lub termoelement J, K, N, T
  • aluminiowa
    XD–AD (AS1 – jeden wpust, AS2 – dwa wpusty)
  • aluminiowa, pokrywa z szybką
    XD–ADwin (AS3 – jeden wpust, AS4 – dwa wpusty)
  • głowica nierdzewna
    XD–SD (NS1 – jeden wpust, NS2 – dwa wpusty)
  • materiał osłony: stal kwasoodporna 1.4541, kołnierz PN16, DN20, DN25
  • wpust kablowy: ATEX II 2 GD; ATEX I M2; IP 66÷68
    średnica kabla: 3÷14,3 mm (standard 6,1÷11,7)
  • Exd wg ATEX



Sposoby montażu



Głowice przyłączeniowe

Standardowo czujnik posiada głowicę przyłączeniową typu XD-AD.
Może być on również wyposażony w inny rodzaj głowic przyłączeniowych.

XD-AD XD-ADwin XD-SD


W celu uzyskania dodatkowych informacji, patrz: "głowice do czujników"

Urządzenia współpracujące

Czujniki temperatury mogą współpracować z urządzeniami regulującymi, rejestrującymi parametry monitorowanego procesu.

Wskaźniki temperatury Regulatory temperatury Rejestratory


W celu uzyskania dodatkowych informacji patrz: "wskaźniki", "regulatory", "rejestratory"

Wyposażenie dodatkowe

Niektóre aplikacje wymagają zastosowania dodatkowego wyposażenia adekwatnego do indywidualnych wymagań.

Przetworniki temperatury Mufy do wspawania Wyświetlacze

Wtyki i gniazda Przewody kompensacyjne Osłody do czujników


W celu uzyskania dodatkowych informacji, patrz: "przetworniki temperatury", "mufy do wspawania", wyświetlacze", "wtyki i gniazda", "przewody kompensacyjne", "osłony do czujników"
Certyfikat Exd - ATEX
