Opis

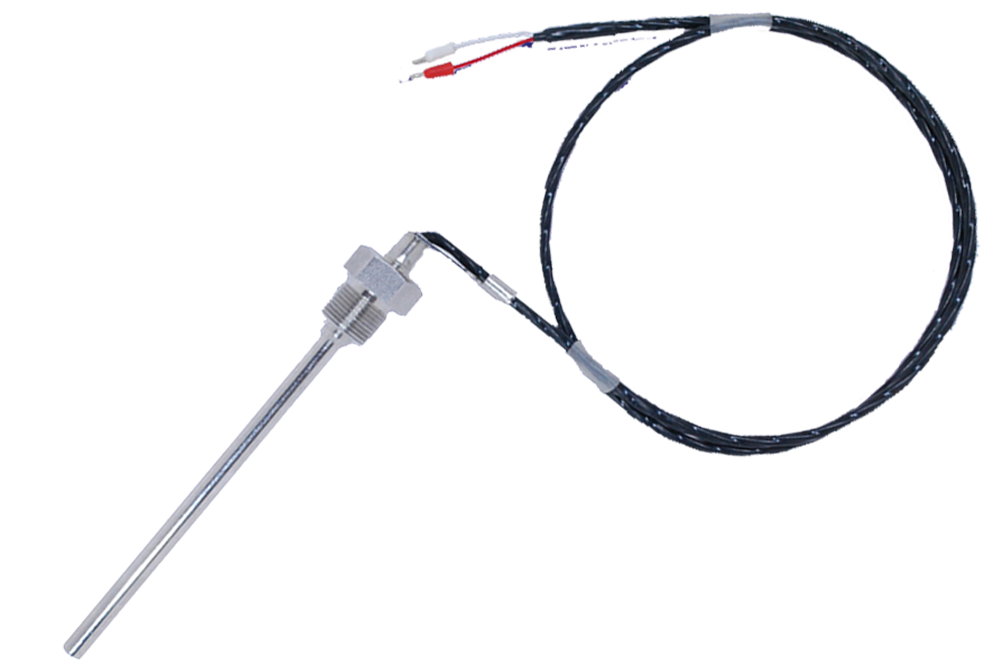

Czujnik przeznaczony jest do pomiaru temperatury w węzłach cieplnych. Może być również stosowany do pomiaru temperatury mediów ciekłych i gazowych w warunkach podwyższonego ciśnienia. Składa się z umieszczonego w cienkościennej osłonie kwasoodpornej wyposażonej w króciec przyłączeniowy opornika, podpiętego do giętkiego przewodu przyłączeniowego. Czujnik posiada dopuszczenie na zgodność z dyrektywą ATEX do stosowania w strefie zagrożonej wybuchem: II 1/2G Ex ia IIC T6 II 1/2D Ex ia IIIC T85°C
Pliki
Karta katalogowa
Zakres pomiarowy
- -50÷400ºC Pt100
- -40÷400ºC J, K, N
- -40÷350ºC T
Dane techniczne
- spawany króciec gwintowany
- czujniki termoelektryczne ze spoiną odizolowaną
- materiał osłony: stal kwasoodporna 1.4541
- Exi wg ATEX
Urządzenia współpracujące
Czujniki temperatury mogą współpracować z urządzeniami regulującymi, rejestrującymi parametry monitorowanego procesu.
| Wskaźniki temperatury | Regulatory temperatury | Rejestratory |
|
|
|
|
W celu uzyskania dodatkowych informacji patrz: "wskaźniki", "regulatory", "rejestratory"
Przewody przyłączeniowe
Standardowo czujnik wykonany jest z przewodem w izolacji z włókna szklanego osłoniętego oplotem metalowym.
Może być on również wyposażony w inny rodzaj przewodu przyłączeniowego.
| Przewód w izolacji silikonowej | Przewód w izolacji z włókna szklanego w oplocie stalowym | Przewód w izolacji silikonowej |
|
|
|
|
| Przewód w izolacji polwinitowej w uzbrojeniu stalowym | Przewód w ilozacji silikonowej z ekranem wewnętrznym | Przewód w izolacji teflonowej |
|
|
|
|
W celu uzyskania dodatkowych informacji, patrz: "przewody kompensacyjne"
Wyposażenie dodatkowe
Niektóre aplikacje wymagają zastosowania dodatkowego wyposażenia adekwatnego do indywidualnych wymagań.
| Przetworniki temperatury | Przewody kompensacyjne | Wtyki i gniazda |
|
|
|
|
W celu uzyskania dodatkowych informacji, patrz: "przetworniki temperatury", "wtyki i gniazda", "przewody kompensacyjne"
| Certyfikat Exia - ATEX | Uzupełnienie Exia - ATEX nr 1 |
 |
 |
| Uzupełnienie Exia - ATEX nr 2 | Uzupełnienie Exia - ATEX nr 3 |
 |
 |
