19.07.2024
Czujniki i sondy poziomu cieczy są nieodzownym elementem monitorowania w przemyśle, zapewniając precyzyjne pomiary nawet w warunkach zanieczyszczeń. Metody hydrostatyczne i pływakowe gwarantują niezawodność i wysoką dokładność, spełniając najnowsze normy jakości.
Nasza oferta obejmuje następujące produkty: przemysłowe czujniki temperatury, grzałki elektryczne i zespoły, przetworniki temperatury, wilgotności, ciśnienia, poziomu, czujniki przepływu i poziomu, manometry, termometry lokalne, wskaźniki, regulatory, rejestratory, pirometry, kalibratory oraz oprogramowanie do wizualizacji procesów produkcyjnych. Wybrane urządzenia posiadają potwierdzenia jakości: ATEX (Exi, Exd), EMC, PZH wydane przez zewnętrzne instytucje. Projektowanie oraz produkcja aparatury kontrolno-pomiarowej opierają się o wdrożony i stosowany System Zarządzania Jakością wg EN ISO 9001:2015. Prawidłowy i wiarygodny pomiar poziomu, zarówno wody, jak i ścieków, to niewątpliwie podstawa bezpieczeństwa i stabilnej technologii w obiektach tj. oczyszczalniach ścieków, przepompowniach czy stacjach uzdatniania wody. Od odpowiedniej regulacji zapełnienia zbiorników zależy jak często i długo pracują pompy i inne urządzenia sterowalne. To niewątpliwie przekłada się na koszty, a co za tym idzie zyskowność w zakładach WOD-KAN.
Pomiar poziomu vs różnica ciśnienia
Hydrostatyczny pomiar poziomu jest najbardziej powszechną i niezawodną metodą do monitorowania zapełnienia w zbiornikach z różnorodnymi cieczami. Przy odpowiednim montażu można go stosować zarówno w idealnych warunkach, gdzie medium to czysta woda, jak i w bardziej wymagających - ściekach bytowych i przemysłowych, gdzie występują zanieczyszczenia w postaci stałych elementów wynikające z fizyki procesu.
Zasada działania opiera się na zależności pomiędzy wysokością słupa cieczy a powstałym ciśnieniem hydrostatycznym w zbiorniku. Zmieniający się w jednostce czasu poziom medium powoduje zwiększenie lub zmniejszenie nacisku na membranę czołową sondy co wprost w odniesieniu do ciśnienia atmosferycznego przenosi się na wskazanie ilości/wiotkości ilości/poziomu cieczy w zbiorniku. Doprowadzenie ciśnienia referencyjnego/zewnętrznego do czujnika piezorezystancyjnego odbywa się poprzez kapilarę znajdującą się w kablu, który jest w odpowiedni sposób wzmocniony i zabezpieczony przed rozszczelnieniem. Wzmocnienie sygnału z czujnika ciśnienia, który jest zabezpieczony grubą membraną, wykonaną ze stali nierdzewnej, na standardowe sygnały przemysłowe prądowe (4/20mA) i napięciowe (0/10V) powoduje, że sondy mogą być stosowane zarówno jako części zamienne, współpracujące już z istniejącym oprogramowaniem obiektu jak i jako element składowy przy nowych inwestycjach. Sonda poziomu LIM18.605G została zaprojektowana z myślą o rynku wodno-kanalizacyjnym. Jej miniaturowe gabaryty sprawiają, że może być stosowana zarówno w przepompowniach jak i na dużych zbiornikach w oczyszczalniach ścieków. Sonda posiada atest PZH. Poprzez akcesoria i odpowiednią długość przewodu można ją w pełni dostosować do panujących warunków obiektowych.
Parametry techniczne i metrologiczne sondy LIM18.605G: – ciśnienie nominalne: 0/1mH2O aż do 0/10mH2O – dokładność: 0,5% FSO – napięcie zasilania: 8-32Vdc – dopuszczalne przeciążenie: do 3bar / ciśnienie niszczące do 5bar – długoterminowa stabilność pomiaru: 0.2%/rok FSO – średnica obudowy: 24mm – piezorezystancyjny czujnik wykonany ze stali nierdzewnej – pomiar poziomu wody, ścieków i innych cieczy – wykonanie zgodne z dyrektywą EMC 2014/30/WE.
Pomiar poziomu vs siła wyporu
Prawo Archimedesa opisuje zależność pomiędzy ciężarem płynu, w którym znajduje się przedmiot, a działającą na niego siłą wyporu, która jest zwrócona pionowo w górę. Jeżeli siła wyporu jest większa niż ciężar przedmiotu, to będzie się on unosił ku górze.

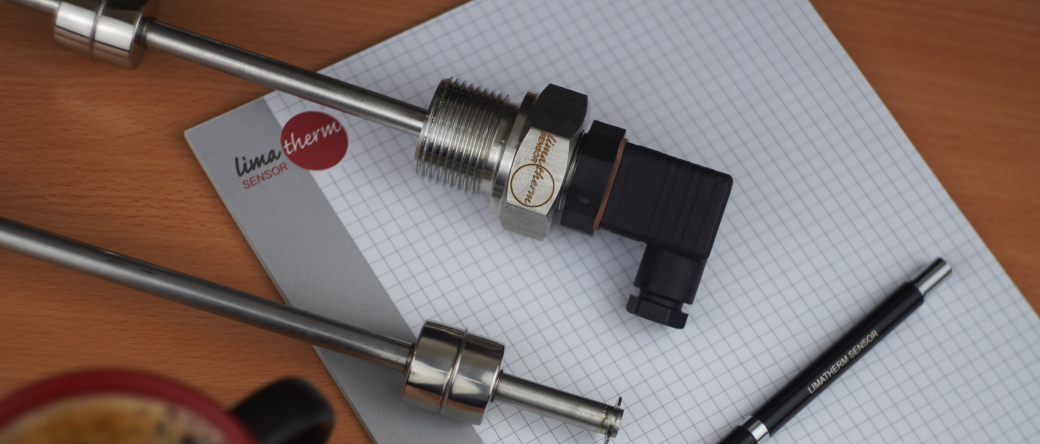

Zastosowanie w czujnikach pływakowych nierdzewnej „bańki” wypełnionej powietrzem, która posiada niską gęstość i bardzo dużą wyporność spowodowało, że czujniki te nadają się idealnie do pomiaru poziomu cieczy w zbiornikach. Pływak poruszając się swobodnie po pionowo zamontowanej rurce unosi się i opada wraz ze zmianą wysokości słupa wody lub innej substancji. Umieszczony wewnątrz magnes oddziałuje polem magnetycznym na drabinkę kontaktronową znajdującą się w rurze nośnej i powoduje aktywowanie kolejnych kontaktronów, które znajdują się aktualnie w polu jego oddziaływania. Z kolei układ wzmacniacza konwertuje sygnał z kontaktronów na prąd w zakresie 4 do 20 mA.
W przeciwieństwie do standardowych czujników, w których element czynny zachowuje się jak rezystor o rezystancji zależnej od poziomu cieczy, rozwiązanie firmy Limatherm Sensor – czujnik LIM-1 pracuje analogicznie do potencjometru, gdzie stosunek napięcia zmienia się w zależności od położenia pływaka. Pomimo, że rezystancja czujnika w wykonaniu potencjometrycznym zależy od długości listwy kontaktronowej – podobnie jak ma to miejsce w układzie rezystancyjnym - to stopień podziału nie zależy od długości listwy i ilości kontaktronów. Takie zachowanie sprawia, że czujnik może być dowolnie konfigurowany pod względem długości bez wpływu na parametry metrologiczne. Podczas uruchamiania czujnika nie występuje potrzeba regulacji górnej i dolnej wartości.
Dodatkowym atutem takiego rozwiązania jest mniejsza zależność pracy czujnika od temperatury. Temperatura ma wpływ na rezystancje oporników w linijce potencjometrycznej, jednakże zmiany te są mniej więcej współbieżne. Oporność rezystorów składowych będzie się zmieniać na skutek zmiany temperatury zgodnie ze współczynnikiem temperaturowym rezystancji, jednakże stosunek podziału potencjometru pozostanie w przybliżeniu niezmienny.
Czujnik może być montowany zarówno w górnej, jak i dolnej części zbiornika, bez wpływu na jego funkcjonalność. Wraz z zapełnieniem zbiornika wartość sygnału wyjściowego zbliża się do 20mA. Jeżeli specyfika procesu lub układów sterowania wymaga odwrotnego wskazania, niezależnie od umiejscowienia czujnika, to jest to jak najbardziej możliwe - wówczas sygnał wyjściowy kształtuje się w zakresie 20 do 4mA. Dodatkowo czujnik wyposażony jest w diodę LED sygnalizującą prawidłowe podłączenie sondy do zasilania.
Parametry techniczne i metrologiczne czujnika LIM-1: – zakres pomiarowy: od 60mm do 1m słupa cieczy – napięcie zasilania: 8-32Vdc – przyłącze elektryczne: wtyczka DIN43650 – czas odpowiedzi: < 1s – temperatura pracy: max 60°C – zabezpieczenie czujnika przeciw odwrotnej polaryzacji.
W strukturach firmy funkcjonuje Akredytowane Laboratorium Pomiarowe, które dba o jakość wyprodukowanych urządzeń oraz zapewnia o prawidłowości wskazań dostarczanych urządzeń pomiarowych.
Laboratorium Pomiarów Temperatury Limatherm Sensor świadczy usługi pomiarowe na najwyższym poziomie technicznym i wykonawczym, w pełnej zgodzie z wymaganiami Klienta.
Laboratorium posiada Certyfikat Akredytowanego Laboratorium Wzorcującego AP 108 wydany przez Polskie Centrum Akredytacji potwierdzający spełnienie wymagań normy PN-EN ISO/IEC 17025. Laboratorium wykonuje usługi w zakresie wzorcowania czujników temperatury, termometrów elektrycznych, przetworników temperatury, kalibratorów temperatury, termometrów wskazówkowych.
